自恢復保險絲PPTC在電話交換機的保護應用

2021-08-19 11:17:22 lipscall

      電話交換機與外鏈設備的連接通常是RJ45端口，連線都比較長，在室外的線纜最容易感應雷電流、意外的高壓串?dāng)_、或ESD而燒壞室內設備電話交換機的通訊接口電路，這是一種通病，所以必須對交換機的通訊端口做好過流過壓保護，才能保證電話交換機的可靠性與長壽命。



      而在各種保護電路中，元件最少、成本最低、可靠性最高的保護電路，莫過于PPTC自恢復保險絲元件以及PPTC與壓敏電阻或TVS管配合的電路。



      一般情況下，一個PPTC過載保護元件或與一個壓敏電阻或TVS管配合即可，在進線端口串聯一個PPTC然后并聯一個壓敏電阻即可。當有高壓浪涌時，壓敏電阻導通，大電流通過PPTC，并使PPTC的電阻值迅速變大至限流保護，從而保護整個系統電路，當斷電或故障消失后PPTC自動恢復，變?yōu)榈碗娮璧恼９ぷ鳡顟B(tài)。

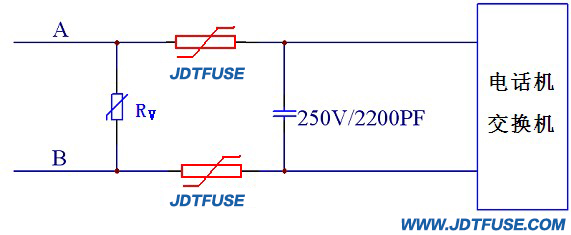

      PPTC在電話交換機的保護應用方案電路（推薦閱讀:保險絲在解碼器系統中的運用案例）
