目前常用一次性貼片保險絲封裝有0402、0603、1206、2410等，集電通品牌一次性貼片系列有0456、1032、1245這幾個大體積封裝。下面我們來了解常用的快斷型1206一次性貼片保險絲信息規格參數以及其應用。

    集電通快斷型1206 50A一次性貼片保險絲對應型號為JFC1206-2500FS，其中JF表示JDT fuse，集電通品牌名；C表示Ceramic，陶瓷體；1206表示1206系列；2500表示電流大小為50A；F表示fast acting，快斷型；S表示SMD貼片型保險絲。該料號電流值50A的大電流。分段能力能為200A@32Vdc,200A@24Vdc；標稱冷電阻為0.7mΩ，典型壓降值為95mV，典型熱能值I2T為260A2S，絲印為50。

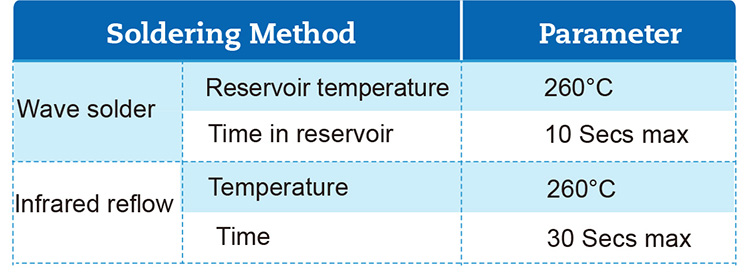

    快斷型的1206一次性貼片保險絲主要運用于電源、可充電池 、馬達、電動機等領域，此類保險絲最顯著的特點是的當回路發生過電流是，能夠快速熔斷，屬于一次性正極斷開，同時能夠兼容回流焊跟波峰焊兩種焊接方式，采用的是陶瓷和玻璃的設計結構，無鉛、無鹵的環保材料制作。焊接方式及對應條件要求如下圖所示：

    快斷型1206 50A一次性貼片保險絲電氣特性：

    當回路電流為50A額定電流時，保險絲至少能維持4個小時不熔斷，當回路電流為額定電流的3.5倍即175A時，保險絲在5秒內發生熔斷。

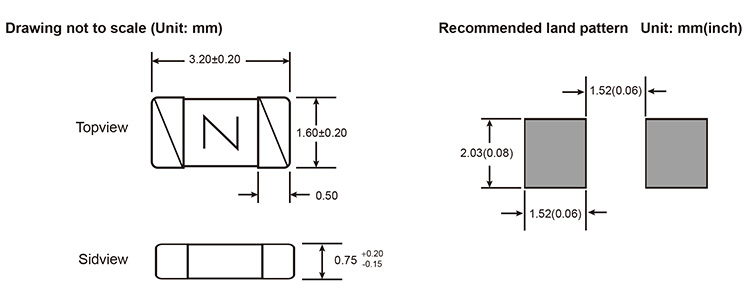

    快斷型1206 50A一次性貼片保險絲尺寸規格及推薦的安裝方式如下圖：

    快斷型1206 50A一次性貼片保險絲正常工作溫度范圍為：-55℃~+150℃，包裝方式為編帶卷盤包裝，根據EIA標準481，在7英寸（178mm）卷筒上放置8mm膠帶和卷筒，3000fuse/reel。

    更多大電流一次性貼片保險絲料號采購及咨詢可咨詢在線客服，深圳集電通一次性貼片保險絲廠家，技術工程師在線提供選型方案，免費供應樣品測試！

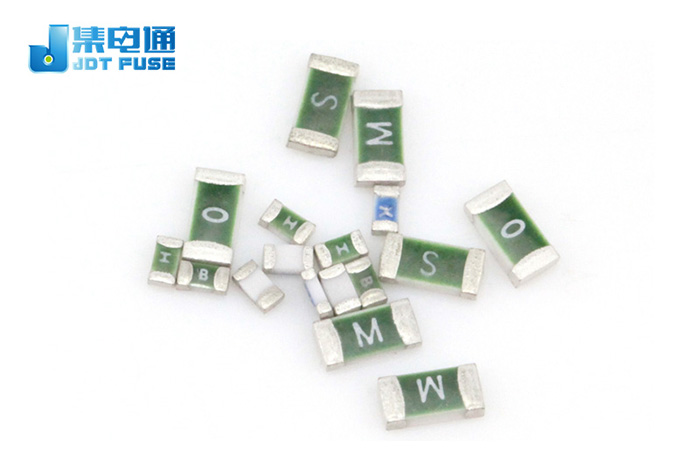

（JFC1206FS實拍圖）
